産品中心
75Ω-120Ω平衡非平衡轉換器
本設備是用於完成75歐非平衡信号到120歐平衡信号相互進行阻抗轉換、匹配的功能。用戶根據實際需要可以選擇獨立式或機架集中式兩種,獨立式提供單個的75歐非平衡信号到120歐平衡信号相互進行阻抗轉換、匹配的功能,機架集中式提供16或24個75歐非平衡信号到120歐平衡信号相互進行阻抗轉換、匹配的功能.

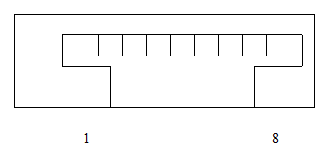

BNC座用於75歐同軸電纜連接用,提供收(RX)、發(TX)兩個通道。用於非平衡信号的連接。RJ45座用於120歐雙絞線的連接用。其接口定義如下:

1-TX(+) 2-TX(—) 3-RJ45座屏蔽殼
4-RX(+) 5-RX(—)
雙向信号轉換
無需外加電源
根據用戶需要,可提供各種接頭和安裝要求的産品
四:産品規格
|
産品名稱 |
24口75-120歐姆阻抗轉換器 |
|
産品型号 |
SJ 24E1-75Ω-120Ω |
|
産品功能描述 |
将24路E1接口阻抗75歐姆與120歐姆轉換;1U機架式設備 |
|
業務端口描述 |
24個75歐姆E1接口(BNC),24個120歐姆E1接口(RJ45) |
|
産品尺寸 |
485(寬)*75(深)*45(高)MM |
|
産品重量 |
3KG/台 |
75Ω-120Ω平衡非平衡轉換器
本設備是用於完成75歐非平衡信号到120歐平衡信号相互進行阻抗轉換、匹配的功能。用戶根據實際需要可以選擇獨立式或機架集中式兩種,獨立式提供單個的75歐非平衡信号到120歐平衡信号相互進行阻抗轉換、匹配的功能,機架集中式提供16或24個75歐非平衡信号到120歐平衡信号相互進行阻抗轉換、匹配的功能.
BNC座用於75歐同軸電纜連接用,提供收(RX)、發(TX)兩個通道。用於非平衡信号的連接。RJ45座用於120歐雙絞線的連接用。其接口定義如下:

1-TX(+) 2-TX(—) 3-RJ45座屏蔽殼
4-RX(+) 5-RX(—)
雙向信号轉換
無需外加電源
根據用戶需要,可提供各種接頭和安裝要求的産品
四:産品規格
|
産品名稱 |
24口75-120歐姆阻抗轉換器 |
|
産品型号 |
SJ 24E1-75Ω-120Ω |
|
産品功能描述 |
将24路E1接口阻抗75歐姆與120歐姆轉換;1U機架式設備 |
|
業務端口描述 |
24個75歐姆E1接口(BNC),24個120歐姆E1接口(RJ45) |
|
産品尺寸 |
485(寬)*75(深)*45(高)MM |
|
産品重量 |
3KG/台 |
